Армопояс это монолитная железобетонная конструкция, связывающая в единое целое стены здания по их периметру. Стеновые материалы, как правило, плохо работают на растяжение, и в месте возникновения растягивающих усилий образуются трещины. При наличии армопояса эти нагрузки воспринимает арматура.
Возводится он по верху фундаментов из сборного железобетона, между этажами зданий из легких материалов (газобетон, керамзитовые блоки, ракушечник и т.п.), а также над верхним этажом, для восприятия нагрузок от кровли. Кроме предотвращения появления трещин в фундаментах и стенах, армопояса служат для распределения нагрузки от плит перекрытия, а также могут играть роль мауэрлата (опорной балки) стропильной системы кровли. Так же армопояса обязательны в сейсмоопасных зонах, как элементы, повышающие жесткость конструкций.
Принципиально, армопояса, кроме фундаментного, выполняются на высоте, поэтому монтаж традиционной опалубки из доски или фанеры может вызвать затруднения, лишний расход времени и материалов, особенно при строительстве без грузоподъемных механизмов. Одним из способов ускорить монтаж и облегчить труд строителя является стальная несъемная опалубка Proster®21.
Для сравнения – 1 м2 дощатой опалубки толщиной 40 мм весит 22 килограмма, 1 м2 опалубки Proster®21 весит всего 3,5 кг. То есть на высоту придется поднять вес, меньший в 6 раз. Опалубка Proster®21 поставляется готовыми панелями, что исключает трудозатраты на изготовление щитов из доски.

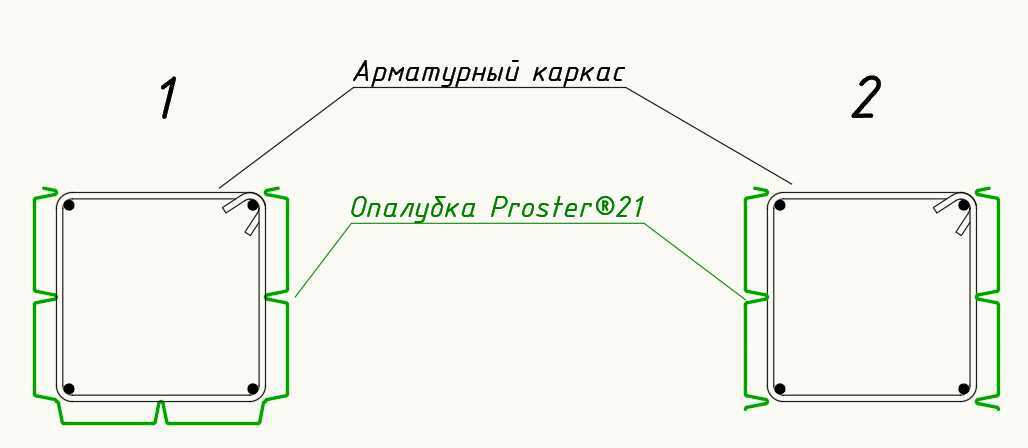

Монтировать опалубку можно двумя способами – до установки армокаркаса, в виде «корыта», которое будет огибать арматурный каркас с боков и снизу, либо после установки каркаса с его боков
Испытаниями доказано повышение несущей способности конструкций с Prosterׅ®21 до 30% (см. Отчет, ссылка), это обеспечивается ребрами жесткости, расположенными с шагом 100 мм, каждое из которых эквивалентно по несущей способности стержню арматуры ø 6 мм. Соответственно, при включении Proster®21 в расчет при проектировании можно сэкономить на арматуре.
Существует несколько вариантов крепления опалубки:

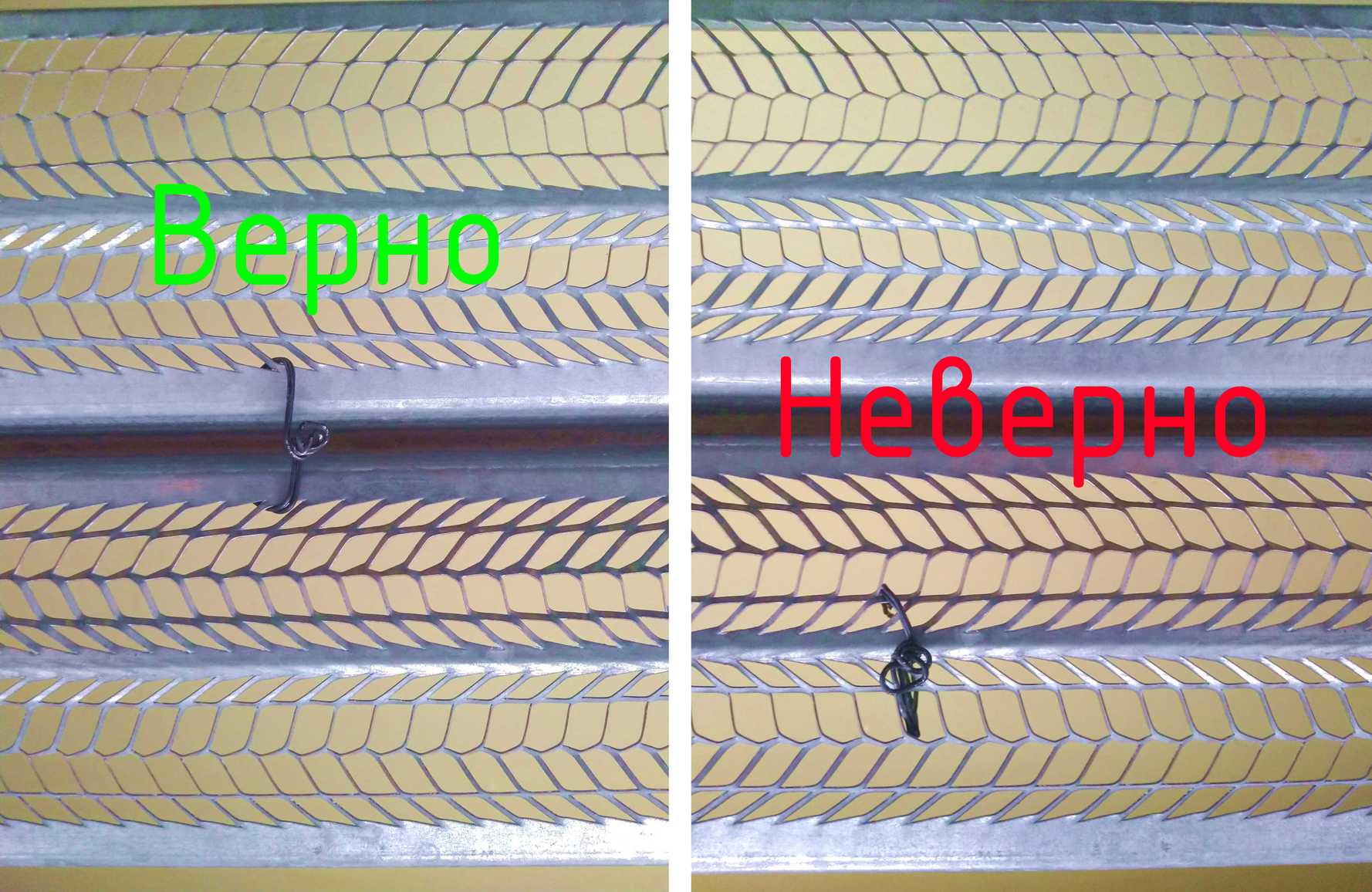

1. Вязка проволокой. Ведется через ребро опалубки, так же точно, как перевязка арматурных стержней между собой. Крепить опалубку нужно строго через ребро, крепеж через ячеистые участки не обеспечивает жесткости крепления и геометрии при бетонировании:
2. Крепление пластиковыми стяжками:
3. Крепление сквозными шпильками из композитной арматуры с помощью шайб Starlock. Несущей способности шайбы Starlock М5 на стержне гладкой композитной арматуры ø5 мм достаточно для восприятия нагрузок, а стоимость такого типа крепежа ниже, чем у резьбовых соединений. Шпильки можно использовать как элемент армирования для опирания основных стержней. В данном случае исключаются трудозатраты на изготовление и монтаж хомутов каркаса:
Шаг крепежа для всех вариантов одинаков и выполняется по приведенной ниже схеме:
Кроме того, в связи с низкой массой опалубки, можно вести укрупнительную сборку конструкции на земле, подавая к месту установки готовый к бетонированию элемент армопояса, требующий только стыковки с соседним. К примеру, готовый элемент армопояса длиной 2500 мм, сечением 200*200 мм, армированный 4-мя стержнями арматуры А500с ø12 мм будет весить около 16 кг, что под силу поднять даже одному человеку.
При монтаже армопояса с опалубкой Proster®21 следует учитывать ее ячеистую структуру и возможность выхода через них небольшого количества цементного молока. Если монтаж ведется по черновой стене, которая впоследствии уйдет под отделку – дополнительных мероприятий не потребуется. Если ниже имеются уже отделанные участки стен или лицевая кладка – необходимо укрыть конструкции от цементных потёков или брызг полиэтиленовой пленкой.
Для расчета необходимого количества опалубки звоните по телефону +7(499)409-36-34, пишите на mail@proster21.ru или через форму обратной связи на нашем сайте.
